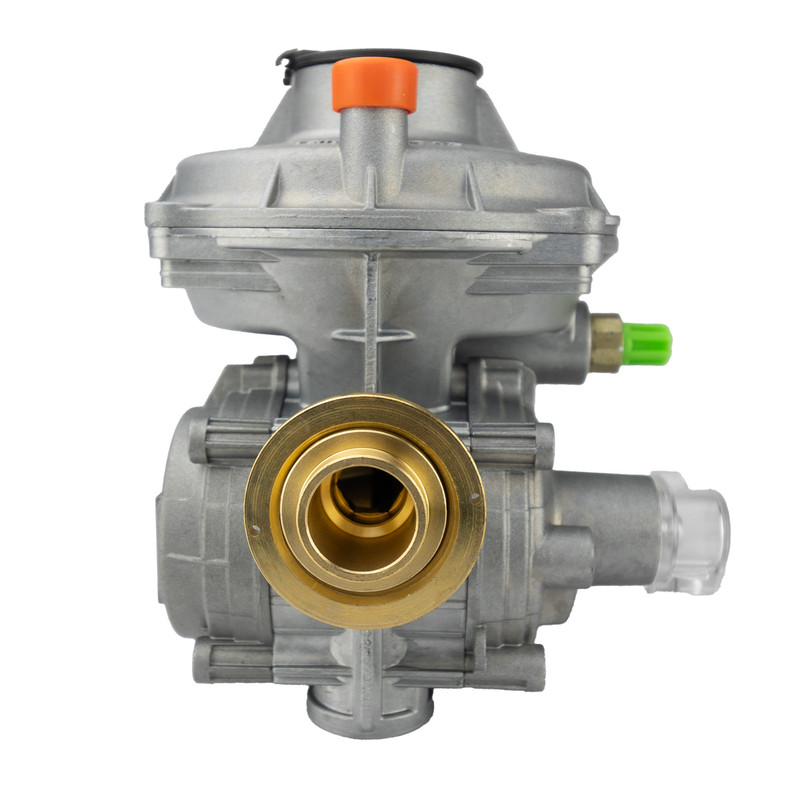

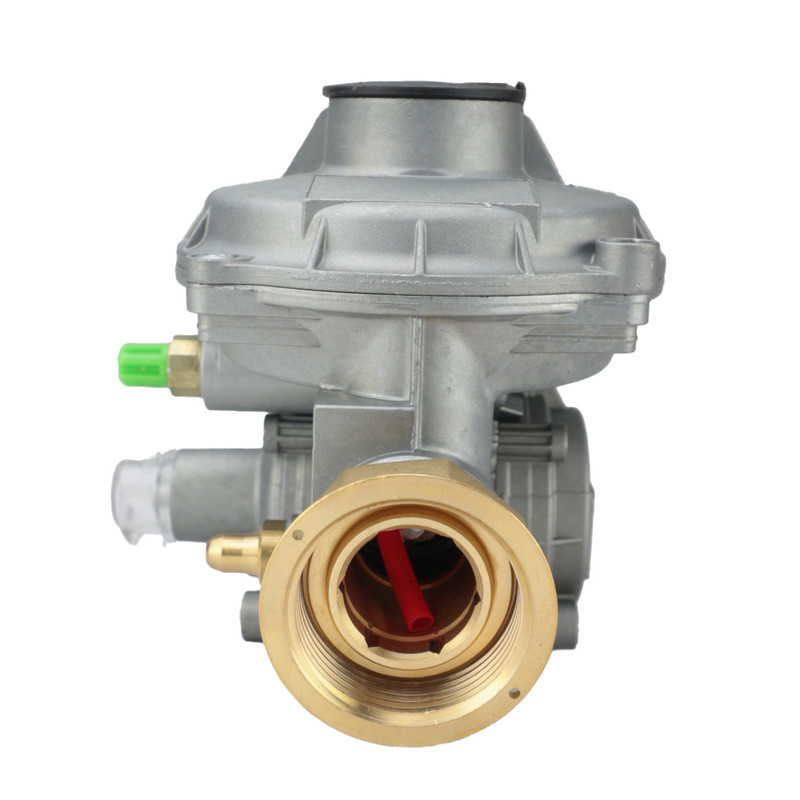

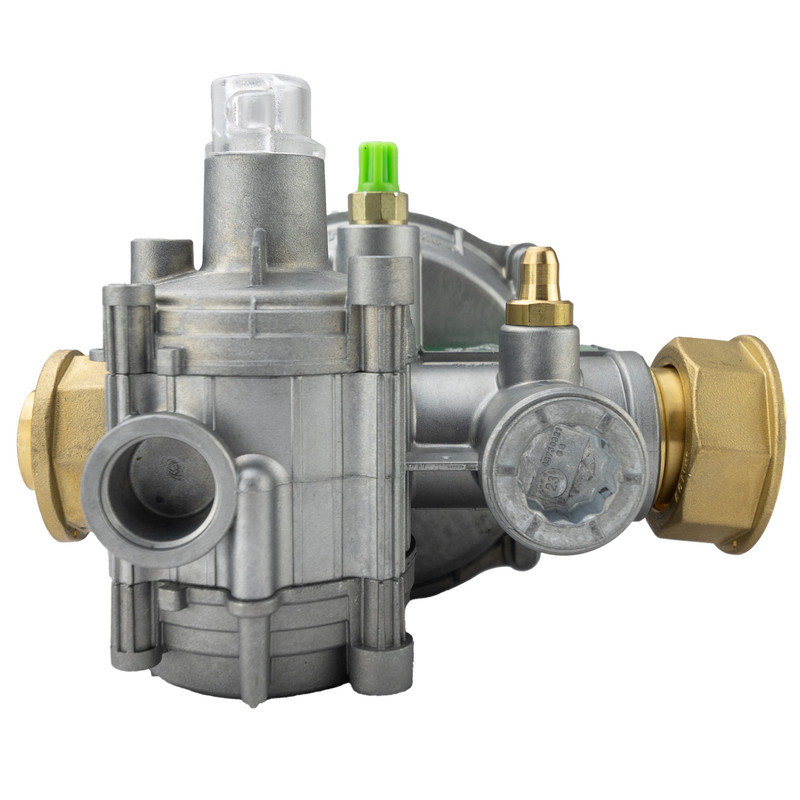

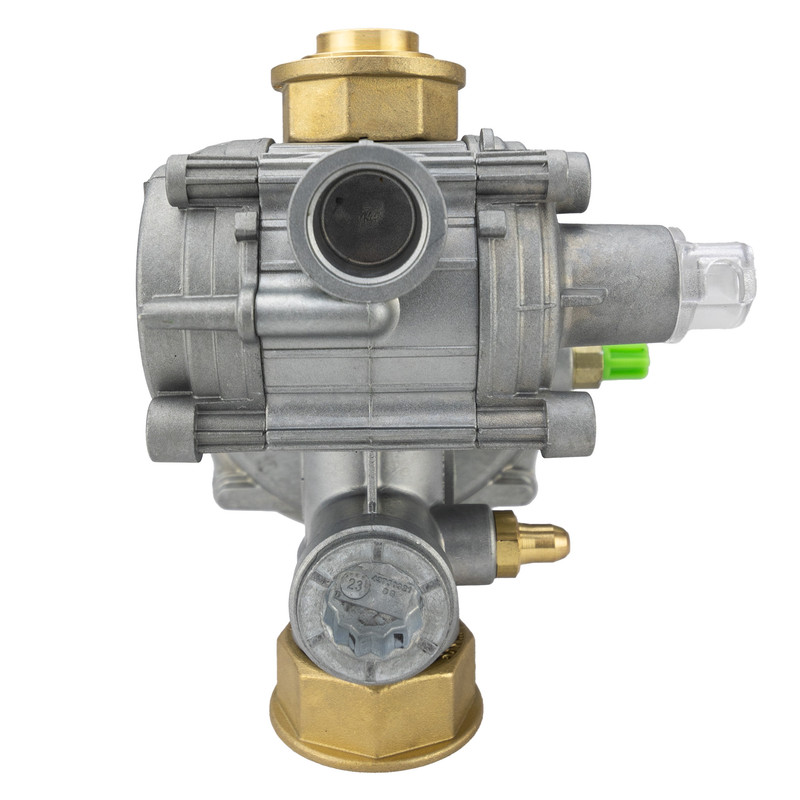

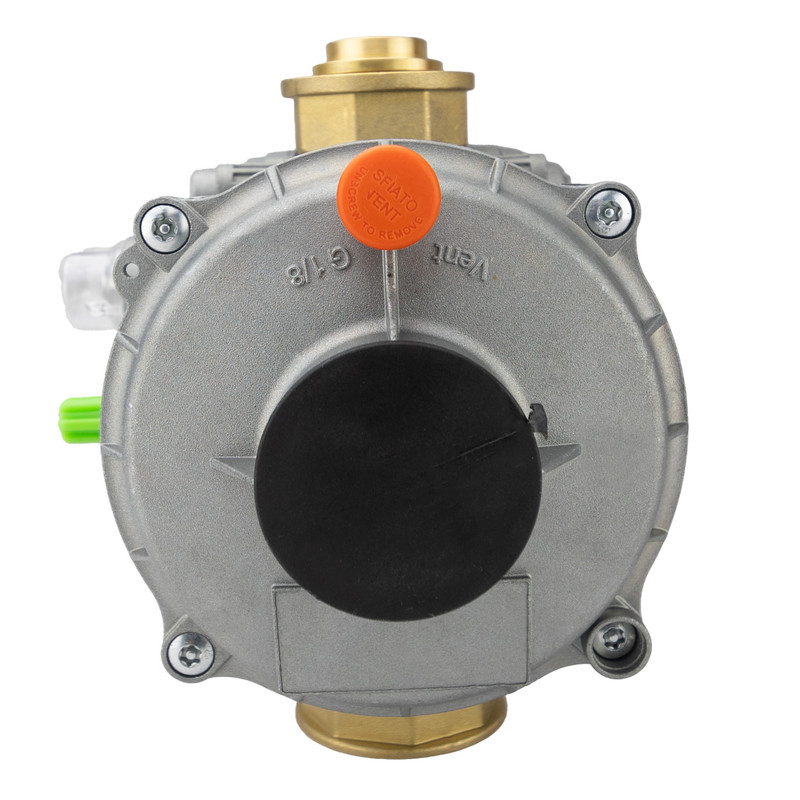

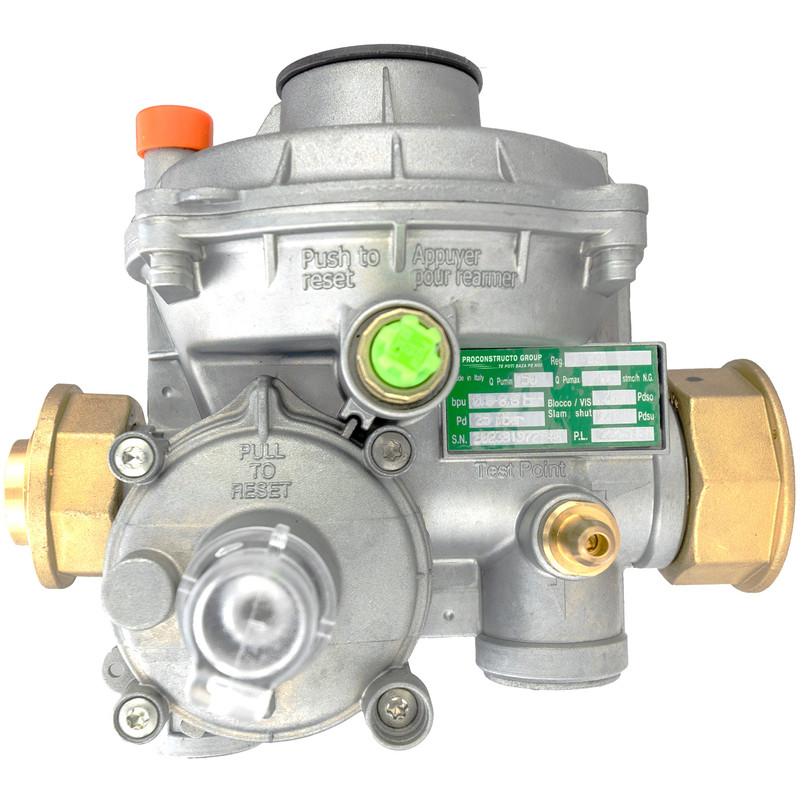

Q10 – Regulator Gaz Bransament, Proconstructo Group, racorduri DN 1″1/4 X 1″1/4
Proiectat pentru Tine
Regulatorul de gaz bransament Q10 de la Proconstructo Group este alegerea ideală pentru distribuția de gaze naturale la presiune joasă. Este destinat atât utilizatorilor rezidențiali, cât și celor comerciali.
Q10 este proiectat conform celor mai stricte standarde europene, oferind control precis al presiunii gazului. Acest model combină tehnologia avansată cu durabilitatea excepțională, asigurând performanță optimă în orice condiții.
Indiferent dacă utilizați gaze naturale sau GPL, regulatorul Q10 asigură o funcționare eficientă și protecție superioară împotriva suprapresiunii. Cu un design robust și materiale de înaltă calitate, Q10 este soluția perfectă pentru aplicații rezidențiale și comerciale care necesită siguranță, durabilitate și performanță consistentă.
Beneficii
Siguranță: Echipat cu sistem de blocare a valvei de siguranță pentru prevenirea suprapresiunii, oferind protecție maximă conform standardelor europene EN 13611 și UNI 8827.
Funcționare eficientă: Reglare în două trepte pentru un control precis al presiunii gazului, funcționând eficient chiar și în condiții de presiune variabilă.
Durabilitate: Construit din materiale de înaltă calitate, cum ar fi Zamak și cauciucul nitrilic, asigurând o durată lungă de viață și o performanță constantă în utilizare.
Compatibilitate: Potrivit pentru utilizarea cu gaze naturale și GPL, făcându-l versatil pentru diferite aplicații și medii de operare.
Design conform standardelor europene: Certificat conform EN 13611 și UNI 8827, garantând respectarea celor mai riguroase standarde de siguranță și performanță pentru dispozitivele de reglare a gazului.
Ușor de instalat: Design robust și racorduri standardizate care facilitează instalarea și întreținerea simplă și eficientă.
Caracteristici
Capacitate nominală: 10 stmc/h NG (metri cubi standard pe oră pentru gaz natural), cu o capacitate minimă de debit de 3 stmc/h NG și o capacitate maximă de debit de 10 stmc/h NG.
Presiune de intrare: Interval de la 1 bar până la 6 bar, asigurând flexibilitate în diferite aplicații de gaz.
Presiune de ieșire: Setată la 25 mbar, ideală pentru aplicații de joasă presiune.
Blocare valvă de siguranță: Valva de siguranță se activează la 55 Pdso (Presiunea de Deschidere a Valvei de Siguranță), protejând sistemul împotriva suprapresiunii.
Slam shut: Valva integrată de închidere rapidă Pdsu acționează automat în caz de suprapresiune, asigurând protecție imediată.
Precizie: Clasa de precizie AC 10, oferind o reglare exactă a presiunii și menținând o variație minimă a presiunii de ieșire.
Racorduri: Intrare DN 1″1/4 și ieșire DN 1″1/4 conform ISO 228/1, pentru o conectivitate standardizată și ușoară.
Materiale de construcție: Corp din Zamak, un aliaj durabil și rezistent la coroziune, iar membrane din cauciuc nitrilic, special concepute pentru rezistență la uzură și compatibilitate cu gazele.
Temperatura de operare: De la -20°C până la +60°C, ceea ce face acest regulator potrivit pentru diverse condiții climatice.
Siguranță: Clasa de siguranță SG 20, asigurând închiderea valvelor la presiuni de siguranță predeterminate.
Cum să Determini dacă Regulatorul de Gaz Q10 este Potrivit pentru Tine
Pentru a stabili dacă regulatorul Q10 este adecvat, ia în considerare următoarele criterii:
Numărul și tipul aparatelor care utilizează gaz:
Locuințe mici sau apartamente: Dacă ai un aparat major, cum ar fi o centrală termică sau un aragaz, Q10 este de obicei suficient.
Mai multe aparate simultane: Verifică dacă consumul total de gaz nu depășește 10 stmc/h.
Mărimea locuinței:
Apartamente sau case unifamiliale medii: Q10, cu presiunea de ieșire de 25 mbar și presiunea de intrare de 1-6 bar, este potrivit pentru cerințele tale.
Case mari sau instalații complexe: Dacă ai o casă mare, evaluează dacă fluxul de gaz necesar depăș ește capacitatea regulatorului Q10.
Consum maxim al centralei termice:
Verificarea consumului: Consultă manualul centralei pentru a verifica consumul maxim de gaz. Dacă este sub 10 stmc/h, Q10 este potrivit.
Caracteristicile presiunii de operare:
Presiune de intrare și ieșire: Q10 funcționează între 1 și 6 bar presiune de intrare și oferă o presiune de ieșire de 25 mbar.
Siguranță și protecție: Echipat cu blocare automată a valvei de siguranță la 55 mbar și protecție împotriva suprapresiunii (slam shut).
Când ai nevoie de un regulator cu o capacitate mai mare?
Dacă planifici să adaugi mai multe aparate sau consumul curent depășește 10 stmc/h, optează pentru un regulator cu capacitate mai mare, cum ar fi 25 stmc/h.
Exemple de utilizare:
Apartamente și case unifamiliale medii: Q10 gestionează fluxul de gaz necesar pentru încălzire și gătit.
Locuințe mici sau de vacanță: Potrivit pentru case mai mici sau locuințe de vacanță cu utilizare limitată a gazului.
Specificații Tehnice – Model Q10
Capacitate nominală: 10 stmc/h NG
qPumin: 3 stmc/h NG
Pumax: 10 stmc/h NG
bpu: 1 – 6 bar
Pd: 25 mbar
Blocare valvă siguranță: 55 Pdso
Slam shut: Pdsu
Clasă de precizie: AC 10
Racorduri: DN 1″1/4 (intrare și ieșire)
Clasă de siguranță: SG 20
Material corp: Zamak
Material membrane: Cauciuc nitrilic
Temperatura de operare: -20°C … +60°C
Conformitate: EN 13611, UNI 8827
Aplicații: Gaz natural, GPL
Presiune diferențială minimă: 0.2 bar

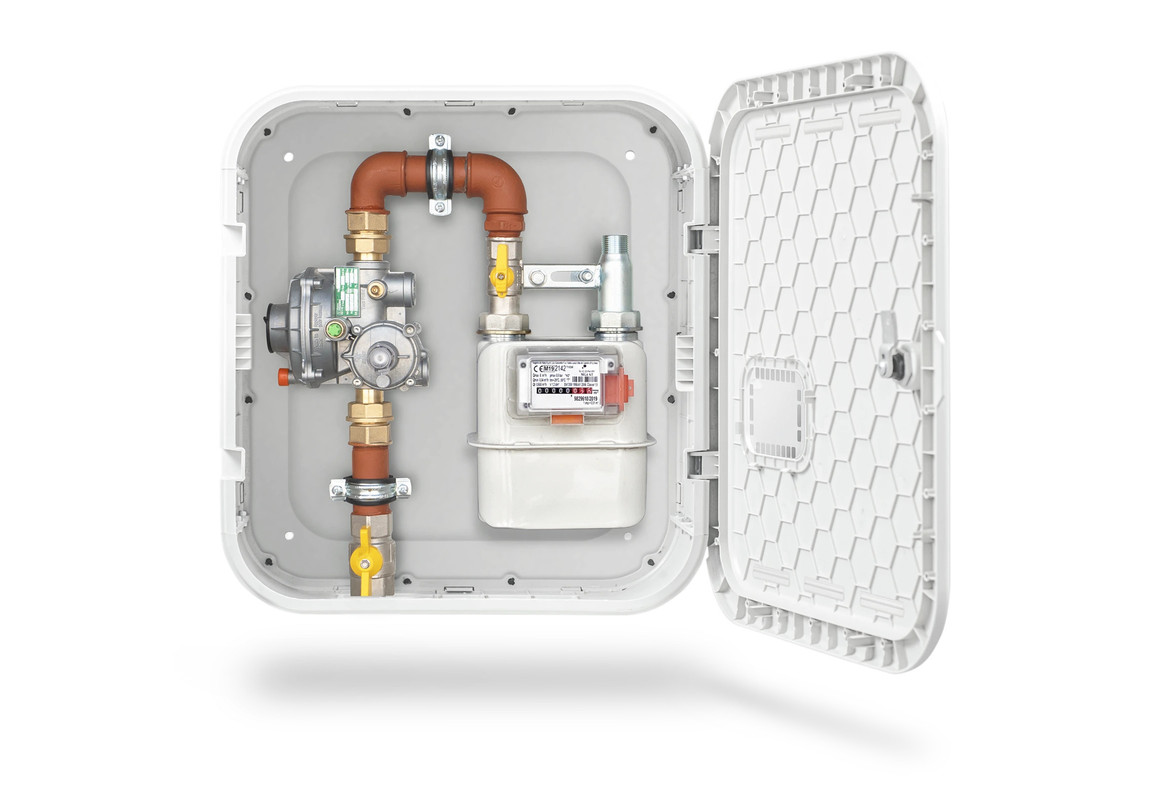

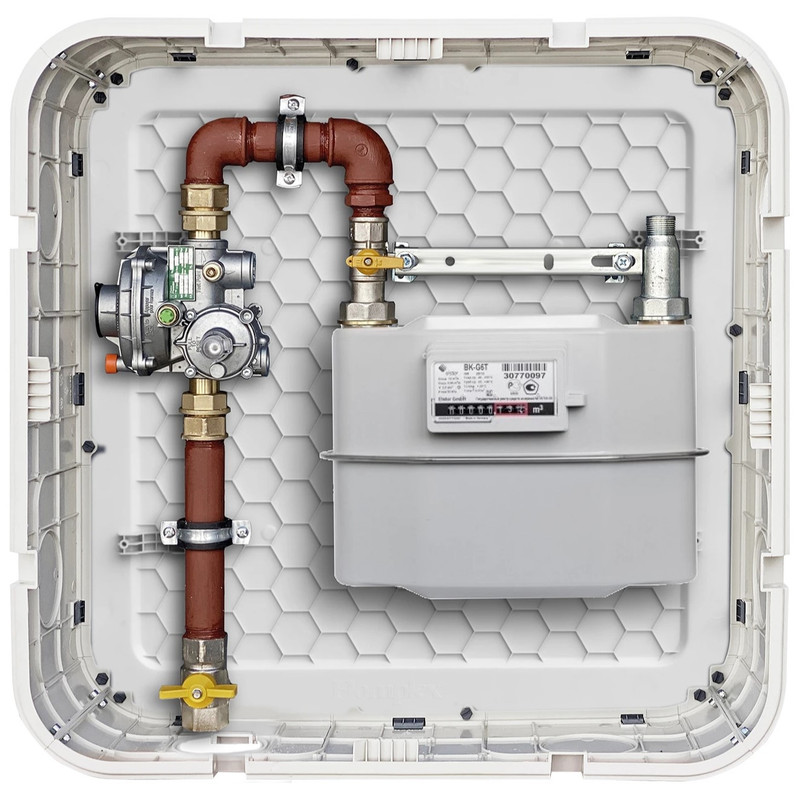

Instrucțiuni de Instalare pentru Regulatorul Q10
Personal calificat: Instalare de către personal autorizat, conform reglementărilor și standardelor în vigoare.
Locația de instalare: Loc uscat, protejat de agenți externi, căldură și flăcări deschise; acces ușor pentru verificări și întreținere.
Poziționare: Montare verticală, indicator orizontal; ridicat de la podea, evitând contactul direct cu pereții.
Conectări mecanice: Conectări fără stres mecanic pe racorduri; folosiți unelte adecvate.
Verificarea etanșeității: Verificați etanșeitatea racordurilor înainte de punerea în funcțiune.
Aprobări și certificări
Contorul este proiectat în conformitate cu standardele armonizate:
EN 12480 si OIMLR137
2014/32 / UE (MID) Certificat NMi T10036
2014/34 / UE (ATEX) Dosarul tehnic depus IMQ
2014/68 / EU (PED) Certificat Lloyd’s Register
Fabrica producătoare este certificată prin sistemul de calitate ISO 9001 de Lloyd’s Register
Produsul este proiectat în conformitate cu standardele europene EN 13611 și UNI 8827. Pentru utilizare sigură și performantă, acest regulator de presiune respectă toate cerințele de siguranță și calitate necesare.
Beneficii suplimentare
Reglaj fin: Q10 permite ajustarea precisă a presiunii, asigurând performanță optimă în funcție de cerințele specifice.
Protecție împotriva suprapresiunii: Echipat cu valvă de închidere rapidă pentru prevenirea suprapresiunii și protecția sistemului.
Filtre integrate: Include filtre pentru protejarea regulatorului de impurități și particule, garantând o funcționare eficientă și de lungă durată.
Design robust: Construit din materiale rezistente, Q10 este ideal pentru utilizare în condiții variate, inclusiv în medii externe.
Versatilitate: Potrivit pentru o gamă largă de aplicații, de la rezidențial la comercial, adaptabil la diferite cerințe de presiune și debit.
