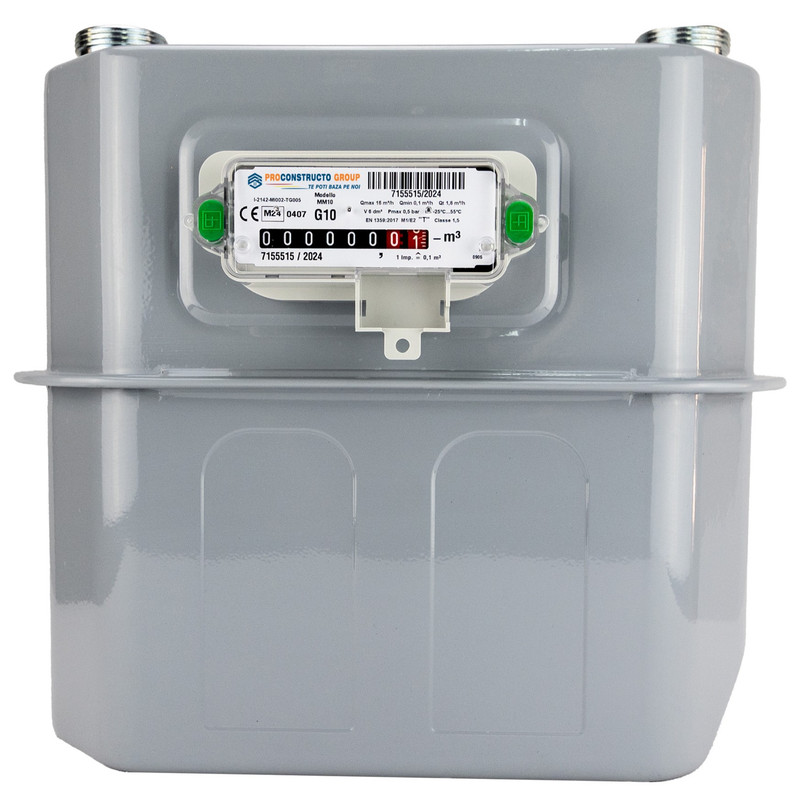

Contor de gaz G10 mecanic 16 mc/h, Proconstructo Group, 250 mm intre axe, racorduri 1″ 1/4

Contor de gaz G10 mecanic 16 mc/h max, Proconstructo Group, 250 mm intre axe, racorduri 1″ 1/4

Creat pentru tine

Contorul de gaz G10 este special proiectat pentru uz comercial, dar și rezidențial și este ideal pentru locațiile cu un consum mediu de aprox. 10 metri cubi pe oră. Denumirea G10 provine chiar de la acest debit de referință de 10 mch, indicând faptul că este optimizat pentru un consum mediu. Totuși, contorul este capabil să gestioneze un debit maxim de până la 16 metri cubi pe oră. Dacă suma consumului maxim al tuturor aparatelor de gaz din locația ta se apropie de această limită, este recomandat să iei în considerare trecerea la un contor de capacitate superioară, deoarece 16 m³/h reprezintă limita maximă pentru acest model, iar depășirea acesteia poate afecta performanța și precizia măsurătorilor.

Acesta este adecvat pentru diferite tipuri de gaze, inclusiv gaz metan, propan și butan, și utilizează un sistem cu două membrane, conform standardului EN 1359:2017 și directivei MID.

Beneficii:

• Stabilitate ridicată de măsurare: Asigură măsurători precise și stabile pe termen lung, chiar și în condiții variate de operare.
• Absorbție redusă de zgomot și presiune: Funcționare silențioasă și eficientă datorită construcției avansate.
• Design robust și fiabil: Carcasa din aluminiu sau tablă de oțel zincat oferă durabilitate și rezistență în condiții dificile.
• Compatibilitate largă: Potrivit pentru utilizarea cu gaze naturale, propan, butan și alte gaze conforme, ideal pentru rețelele de distribuție la presiune joasă.
• Scăderea susceptibilității la deteriorare: Designul contorului minimizează riscul de deteriorare în urma șocurilor sau stresului mecanic.
• Opțiuni suplimentare: Posibilitatea de echipare cu generatoare de impulsuri cu releu REED pentru monitorizare avansată.
• Certificări internaționale: Conformitatea cu reglementările internaționale (EN1359, MID) oferă încredere suplimentară în calitatea și siguranța contorului.

Caracteristici principale:

• Membrana: Material sintetic de înaltă calitate care asigură sensibilitate și performanță excelentă chiar și la debite minime de gaz.
• Carcasa: Disponibilă din aluminiu sau tablă de oțel zincat cu vopsea poliesterică, oferind protecție excelentă împotriva coroziunii și rezistență la temperaturi ridicate.
• Precizie: Clasa de precizie 1.5, conform standardului EN 1359:2017, garantată de un proces automat de calibrare și control strict al calității.
• Debit: Debit minim de 0,1 mc/h, debit de tranziție de 1,6 mc/h și debit maxim de 16 mc/h.
• Presiune: Presiunea maximă de operare este de 0,5 bar.
• Temperatura de operare: Între -25°C și +55°C.

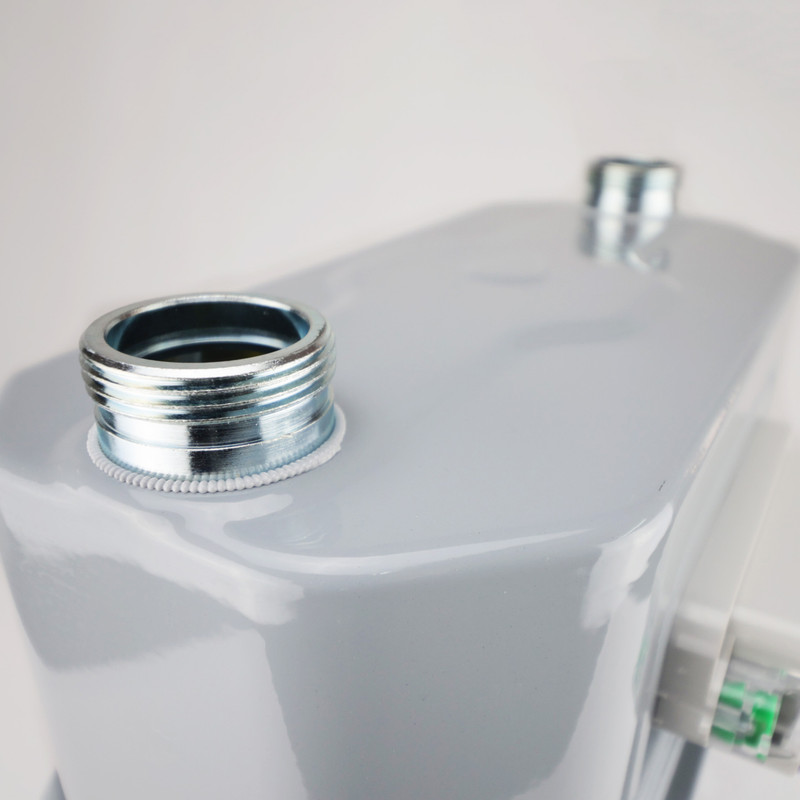

• Racorduri: 1″ 1/4 filet exterior conform ISO228-1.
• Dimensiuni: Lungime 370 mm, lățime 330 mm, înălțime 200 mm.
• Greutate: 5 kg.
• Structura carcasei: Carcasa este construită din două părți (superioară și inferioară), asamblate cu un adeziv special și un inel metalic presat la rece, asigurând o etanșare și o rezistență superioară.

Cum să Determini dacă contorul de Gaz G4 este Potrivit pentru Tine

Pentru a ști dacă un contor de gaz G10 cu debit maxim de 16 mc/h este potrivit pentru locația ta, este esențial să îți evaluezi nevoile de consum de gaz. Iată câteva criterii și exemple reale de folosire a unui asemenea contor:

Numărul de aparate care utilizează gaz: Dacă locația ta include mai multe aparate majore care funcționează pe gaz, cum ar fi centrale termice de mare capacitate, cuptoare industriale sau echipamente pentru procese de producție, contorul G10 poate fi necesar. De exemplu, în restaurante mari cu bucătării profesionale, unde sunt utilizate simultan mai multe cuptoare și plite pe gaz, acest contor este potrivit pentru a asigura un debit constant și suficient de gaz.

Dimensiunea și complexitatea instalației: Pentru locații mari sau complexe, cum ar fi clădiri comerciale, hoteluri, centre spa, hale industriale sau case extrem de mari, contorul G10 este adecvat. De exemplu, un hotel cu un număr mare de camere și băi, care folosește gaz pentru încălzirea apei și pentru centralele de climatizare, ar beneficia de un contor G10 pentru a asigura un flux optim.

Verificarea consumului maxim al echipamentelor: Consultă specificațiile tehnice ale acestor echipamente pentru a verifică consumul maxim de gaz (de obicei exprimat în mc/h). Dacă acesta este sub 16 mc/h, un contor G10 este recomandat pentru a asigura un flux adecvat de gaz. Dacă suma consumului maxim al tuturor aparatelor de gaz din locația ta se apropie de această limită, este recomandat să iei în considerare trecerea la un contor de capacitate superioară, deoarece 16 m³/h reprezintă limita maximă pentru acest model, iar depășirea acesteia poate afecta performanța și precizia măsurătorilor.

Funcționare:

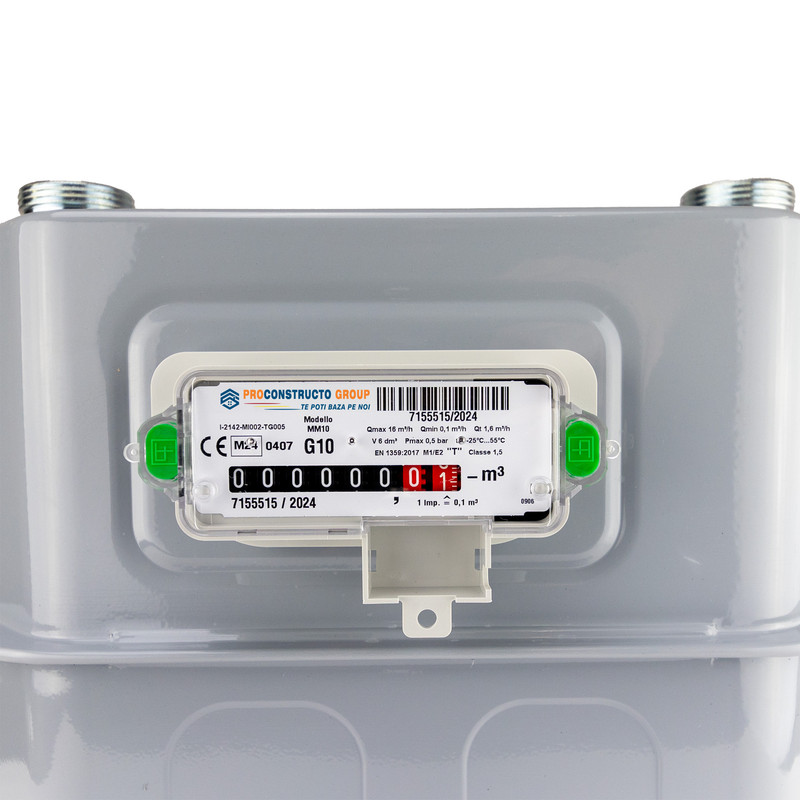

Diferența de presiune între admisie și ieșire determină umplerea și golirea ciclică a celor patru camere de măsurare prin mișcarea alternativă a celor două membrane deformabile. Această mișcare este transformată în rotația angrenajului prin intermediul sistemului de măsurare mecanic, care constă din supape și cuplaj bielă/manivelă. Rotația angrenajului este transmisă la indexul mecanic din partea din față a contorului, indicând consumul de volum. Ultima roată poate fi echipată cu un magnet care transmite semnalul de rotație folosind un senzor magnetic de impuls cu comutator reed.

Specificații tehnice:

• Model: G10 RS 6
• Submodel: MM10
• Clasa de precizie: 1.5
• Presiunea maximă de operare: Pmax = 0,5 bar
• Debit minim: Qmin = 0,10 mc/h
• Debit tranziție: Qt = 1,6 mc/h
• Debit maxim: Qmax = 16 mc/h
• Dimensiuni: Lungime 370 mm, lățime 330 mm, înălțime 200 mm
• Racorduri: 1″ 1/4 filet exterior (conform ISO228-1)
• Greutate: 5 kg
• Temperatura de operare: -25°C … +55°C

Aprobări și certificări

Contorul este proiectat în conformitate cu standardele armonizate:

• EN 12480 si OIMLR137
• 2014/32 / UE (MID) Certificat NMi T10036
• 2014/34 / UE (ATEX) Dosarul tehnic depus IMQ
• 2014/68 / EU (PED) Certificat Lloyd’s Register
• Fabrica producătoare este certificată prin sistemul de calitate ISO 9001 de Lloyd’s Register

Instrucțiuni de instalare:

• Instalarea trebuie realizată de personal calificat, în conformitate cu reglementările în vigoare privind siguranța.
• Asigurați-vă că locul de instalare este uscat, ferit de agenți externi și nu expus la surse de căldură sau flăcări deschise.
• Contorul trebuie montat în poziție verticală, cu dispozitivul de indicator în poziție orizontală, ridicat de la podea și nu în contact direct cu pereții.
• Conectările mecanice trebuie realizate fără a exercita stres mecanic asupra racordurilor de admisie și evacuare.

Contorul de gaz G10 combină precizia înaltă cu durabilitatea, fiind alegerea perfectă pentru măsurarea consumului de gaz în aplicații comerciale.
