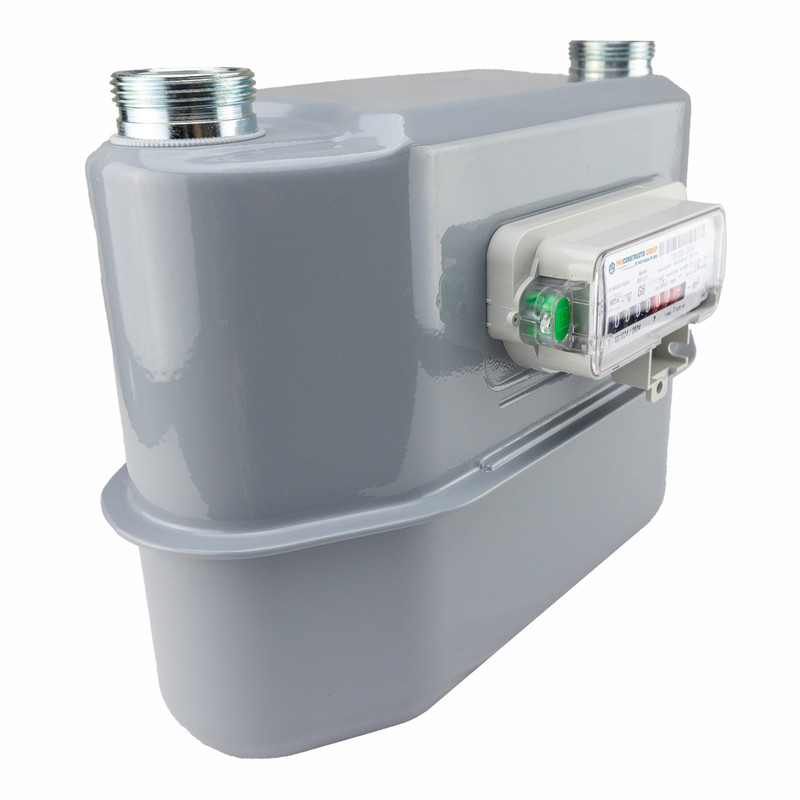

Contor de gaz G6 mecanic 10 mc/h, Proconstructo Group, 250 mm intre axe, racorduri 1″ 1/4

Contor de gaz G6 mecanic 10 mc/h, Proconstructo Group, 250 mm intre axe, racorduri 1″ 1/4

Creat pentru tine

Contorul de gaz G6 este special proiectat pentru uz rezidențial în case mai mari sau pentru locații comerciale cu un consum moderat. Este ideal pentru instalațiile cu un consum mediu de aproximativ 6 metri cubi pe oră. Denumirea G6 provine chiar de la acest debit de referință de 6 mc/h. Totuși, contorul este capabil să gestioneze un debit maxim de până la 10 metri cubi pe oră. Dacă suma consumului maxim al tuturor aparatelor de gaz din locația ta se apropie de această limită, este recomandat să iei în considerare trecerea la un contor de capacitate superioară, deoarece 10 m³/h reprezintă limita maximă pentru acest model, iar depășirea acesteia poate afecta performanța și precizia măsurătorilor.

Beneficii:

• Stabilitate ridicată de măsurare: Asigură măsurători precise și stabile pe termen lung, chiar și în condiții variate de operare.
• Absorbție redusă de zgomot și presiune: Funcționare silențioasă și eficientă.
• Rezistență la temperaturi ridicate: Funcționare eficientă chiar și în medii cu temperaturi extreme, datorită construcției robuste.
• Design robust și fiabil: Carcasa din tablă de oțel zincată și acoperită cu pulbere poliesterică oferă durabilitate și rezistență în condiții dificile.
• Compatibilitate largă: Potrivit pentru utilizarea cu gaze naturale, propan, butan și alte gaze necorozive, inclusiv amestecuri de gaz natural și hidrogen, fiind pregătit pentru hidrogen din fabrică.
• Opțiuni suplimentare: Echipat cu un magnet pentru cuplare și compatibil cu emițătoare de impulsuri cu frecvență joasă sau module de comunicație.
• Scăderea susceptibilității la deteriorare: Designul contorului minimizează riscul de deteriorare în urma șocurilor sau stresului mecanic.
• Compact și ușor: Dimensiunile reduse și greutatea scăzută fac din acest contor o soluție eficientă pentru instalare în spații limitate.
• Certificări internaționale: Conformitatea cu reglementările internaționale (EN1359, MID) oferă încredere suplimentară în calitatea și siguranța contorului.

Caracteristici principale:

• Membrana: Material sintetic de înaltă calitate care asigură sensibilitate și performanță excelentă chiar și la debite minime de gaz.

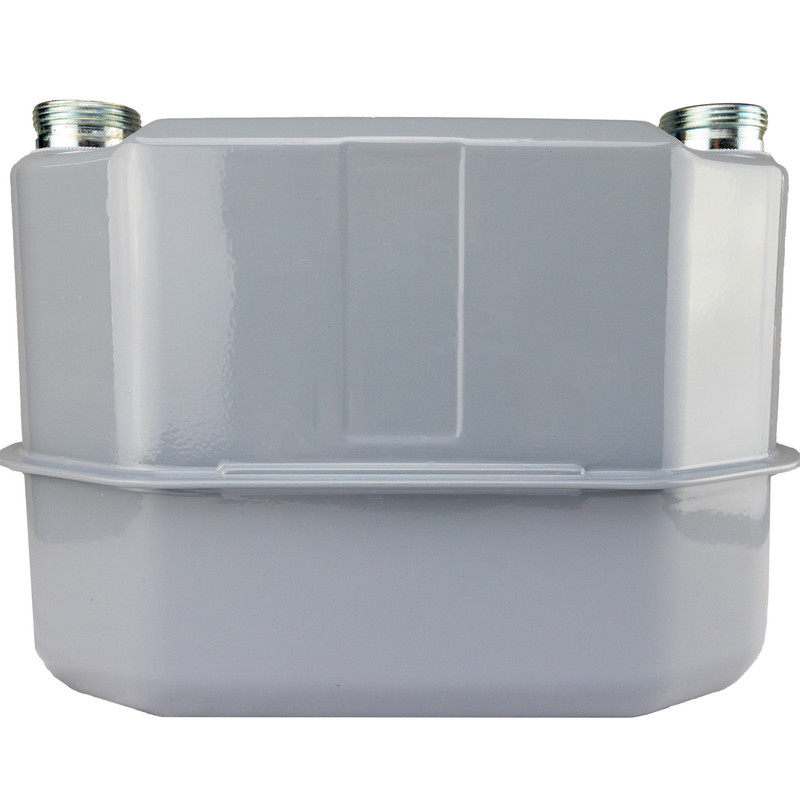

• Carcasa: Construită din tablă de oțel zincat, adânc embosată și acoperită cu pulbere, oferind protecție excelentă împotriva coroziunii și rezistență la temperaturi ridicate.
• Precizie: Clasa de precizie 1.5, conform standardului EN 1359:2017, garantată de un proces automat de calibrare și control strict al calității.
• Debit: Debit minim de 0,06 mc/h, debit de tranziție de 1 mc/h și debit maxim de 10 mc/h.
• Presiune: Presiunea maximă de operare este de 0,5 bar.
• Temperatura de operare: Între -25°C și +55°C.

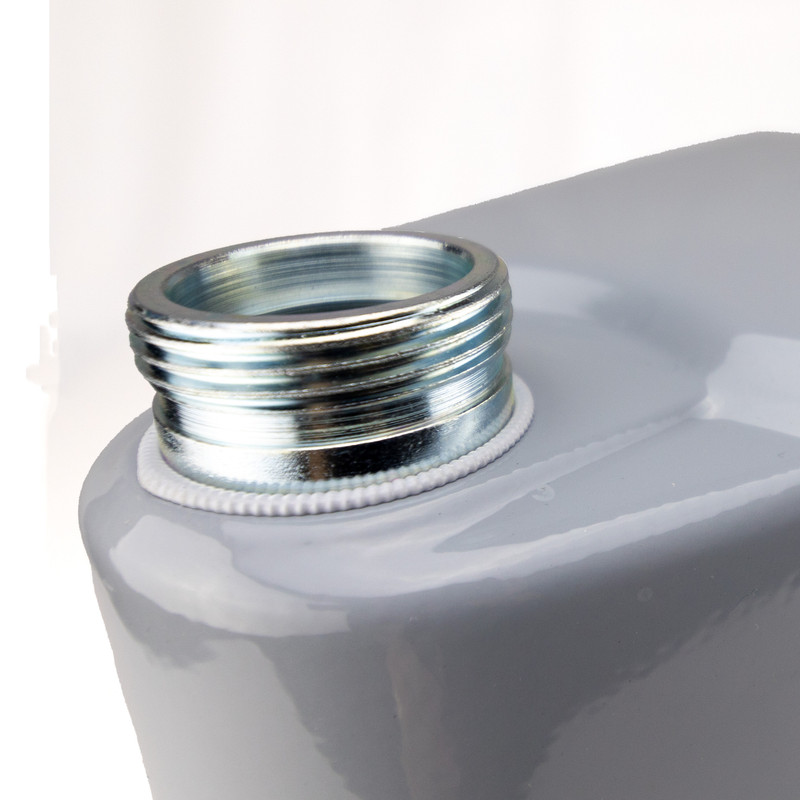

• Racorduri: 1″ 1/4 filet exterior conform ISO228-1.
• Dimensiuni: Lungime 370 mm, lățime 330 mm, înălțime 200 mm.
• Greutate: 5 kg.
• Volum ciclic: 2,0 Litri.
• Structura carcasei: Carcasa este construită din două părți (superioară și inferioară), asamblate cu un adeziv special și un inel metalic presat la rece, asigurând o etanșare și o rezistență superioară.

Funcționare:

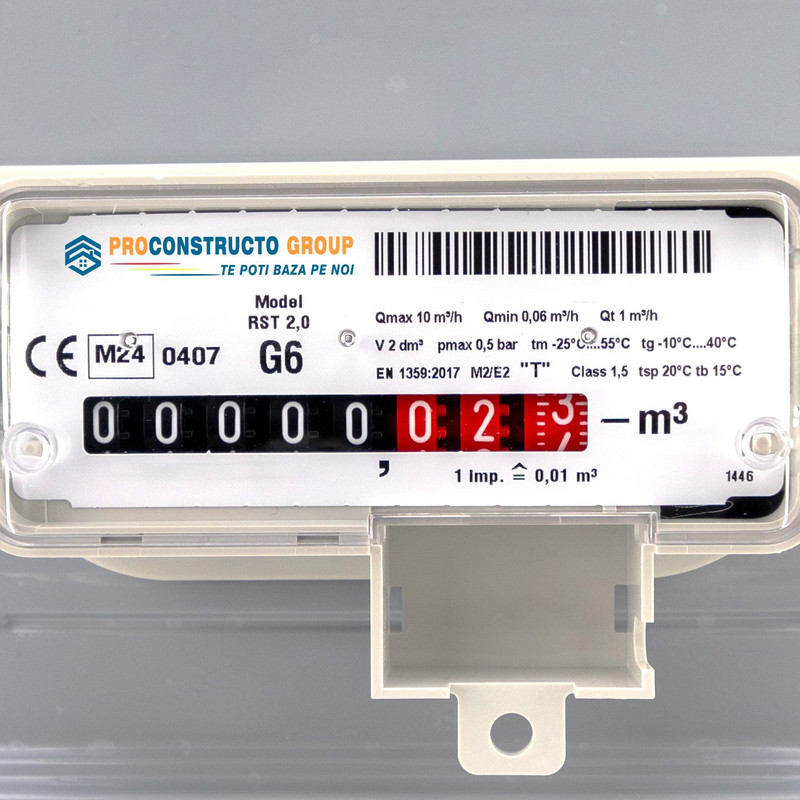

Diferența de presiune între admisie și ieșire determină umplerea și golirea ciclică a celor patru camere de măsurare prin mișcarea alternativă a membranei deformabile. Această mișcare este transformată în rotația angrenajului prin intermediul sistemului de măsurare mecanic, care constă din supape și cuplaj bielă/manivelă. Rotația angrenajului este transmisă la indexul mecanic din partea din față a contorului, indicând consumul de volum. Ultima roată poate fi echipată cu un magnet care transmite semnalul de rotație folosind un senzor magnetic de impuls cu comutator reed.

Contorul de gaz G6 este un instrument de măsurare volumetric, conceput pentru aplicații rezidențiale și comerciale, oferind precizie și fiabilitate în măsurarea consumului de gaz. Face parte din gama de contoare cu membrană și este proiectat să îndeplinească cele mai ridicate cerințe în ceea ce privește acuratețea măsurătorilor și durabilitatea, conform standardului EN 1359:2017.

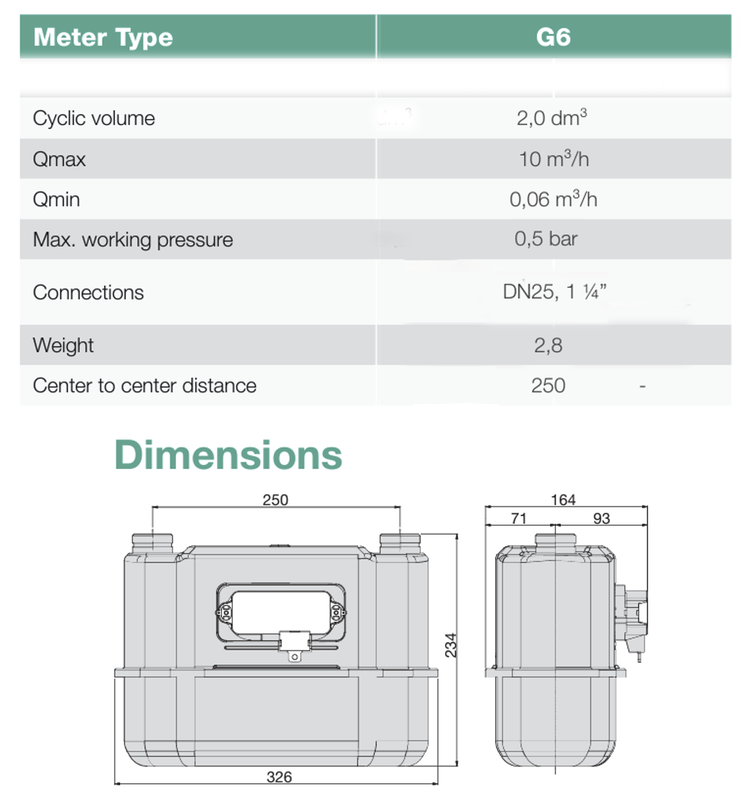

Specificații tehnice:

• Model: G6 RST 2.0
• Brand: Proconstructo Group
• Clasa de precizie: 1.5
• Presiunea maximă de operare: Pmax = 0,5 bar
• Debit minim: Qmin = 0,06 mc/h
• Debit tranziție: Qt = 1 mc/h
• Debit maxim: Qmax = 10 mc/h
• Dimensiuni: Lungime 370 mm, lățime 330 mm, înălțime 200 mm
• Racorduri: 1″ 1/4 filet exterior (conform ISO228-1)
• Greutate: 5 kg
• Temperatura de operare: -25°C … +55°C
• Volum ciclic: 2,0 Litri
• Temperatura gazului: Între -10°C și +40°C.

Instrucțiuni de instalare:

• Instalarea trebuie realizată de personal calificat, în conformitate cu reglementările în vigoare privind siguranța.
• Asigurați-vă că locul de instalare este uscat, ferit de agenți externi și nu expus la surse de căldură sau flăcări deschise.
• Contorul trebuie montat în poziție verticală, cu dispozitivul de indicator în poziție orizontală, ridicat de la podea și nu în contact direct cu pereții.
• Conectările mecanice trebuie realizate fără a exercita stres mecanic asupra racordurilor de admisie și evacuare.
• Verificați ca presiunea de strângere a racordurilor să nu depășească 110 Nm.

Contorul de gaz G6 este ideal pentru măsurarea consumului de gaz în aplicații rezidențiale și comerciale mici, având un debit maxim de 10 mc/h, fiind potrivit pentru locuințe, mici afaceri sau clădiri comerciale.

Aprobări și certificări

Contorul este proiectat în conformitate cu standardele armonizate:

• EN 12480 si OIMLR137
• 2014/32 / UE (MID) Certificat NMi T10036
• 2014/34 / UE (ATEX) Dosarul tehnic depus IMQ
• 2014/68 / EU (PED) Certificat Lloyd’s Register
• Fabrica producătoare este certificată prin sistemul de calitate ISO 9001 de Lloyd’s Register
