Contor de gaz G16 mecanic 25 mc/h, Proconstructo Group, 280 mm intre axe, racorduri 2″

Contor de gaz G16 mecanic 25 mc/h, Proconstructo Group, 280 mm intre axe, racorduri 2″

Creat pentru tine

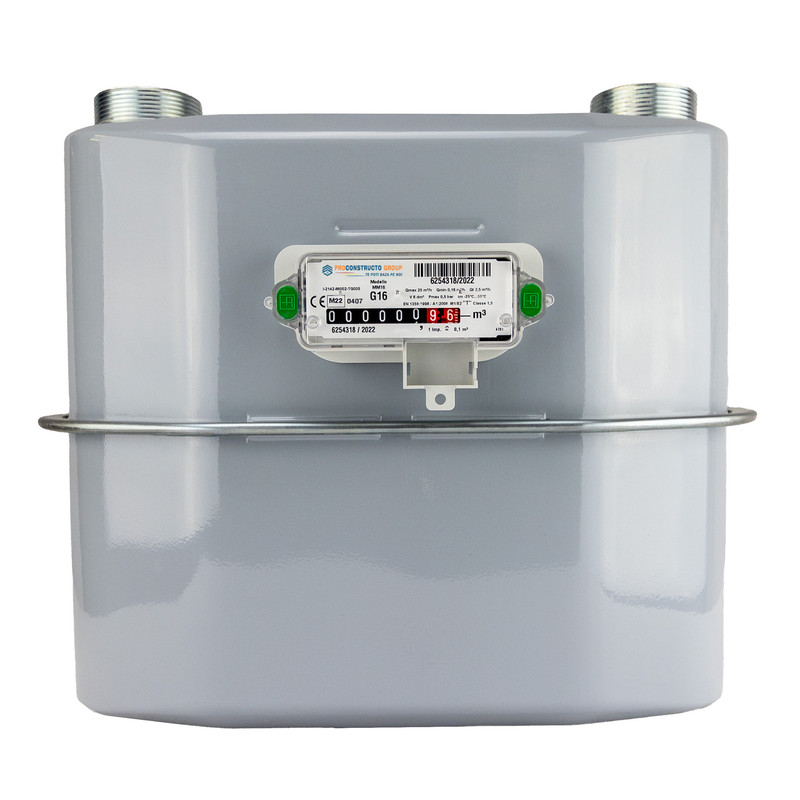

Contorul de gaz G16 este un instrument de măsurare volumetric, ideal pentru uz industrial sau pentru aplicații civile mari, proiectat pentru a oferi precizie și acuratețe în măsurarea consumului de gaz. Este adecvat pentru familiile de gaz H, L, E și utilizează un sistem cu membrane, conform standardului EN1359:1998 / A1:2006 și directivei MID.

Beneficii:

• Stabilitate ridicată de măsurare: Asigură măsurători precise și stabile pe termen lung, chiar și în condiții de flux variabil.
• Absorbție redusă de zgomot și presiune: Funcționare silențioasă și eficientă, cu o cădere de presiune scăzută.

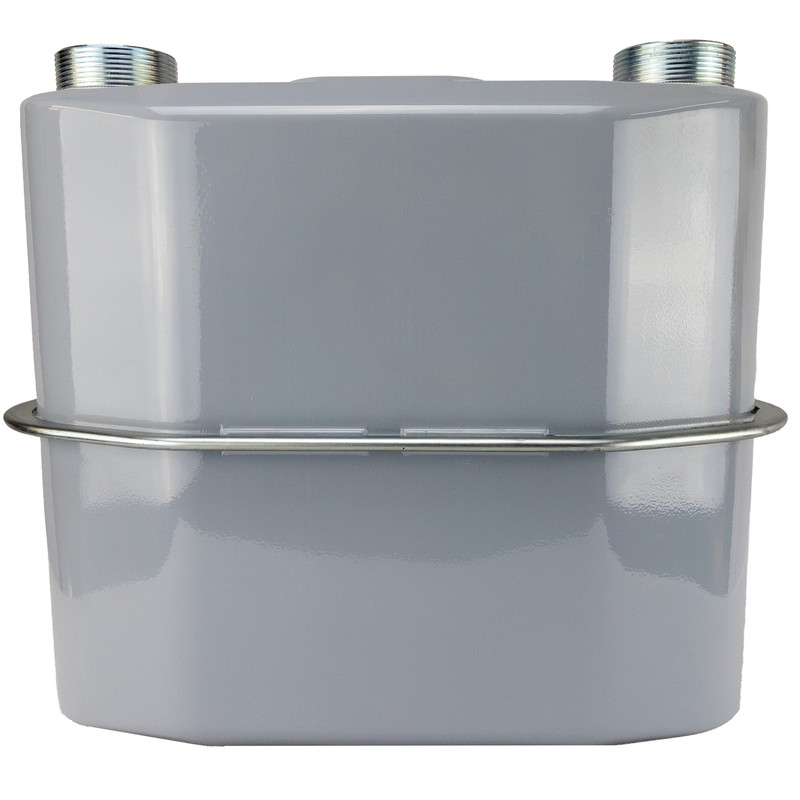

• Design robust și fiabil: Construcția din oțel galvanizat garantează durabilitate și rezistență în condiții variate de operare.
• Compatibilitate largă: Potrivit pentru utilizarea cu gaze naturale, gaze manufacturate, GPL sau alte gaze necorozive și pre-filtrate, recomandat pentru rețelele de distribuție a gazelor la presiune joasă și medie.
• Scăderea susceptibilității la deteriorare: Designul contorului minimizează riscul de deteriorare în urma șocurilor sau stresului mecanic.

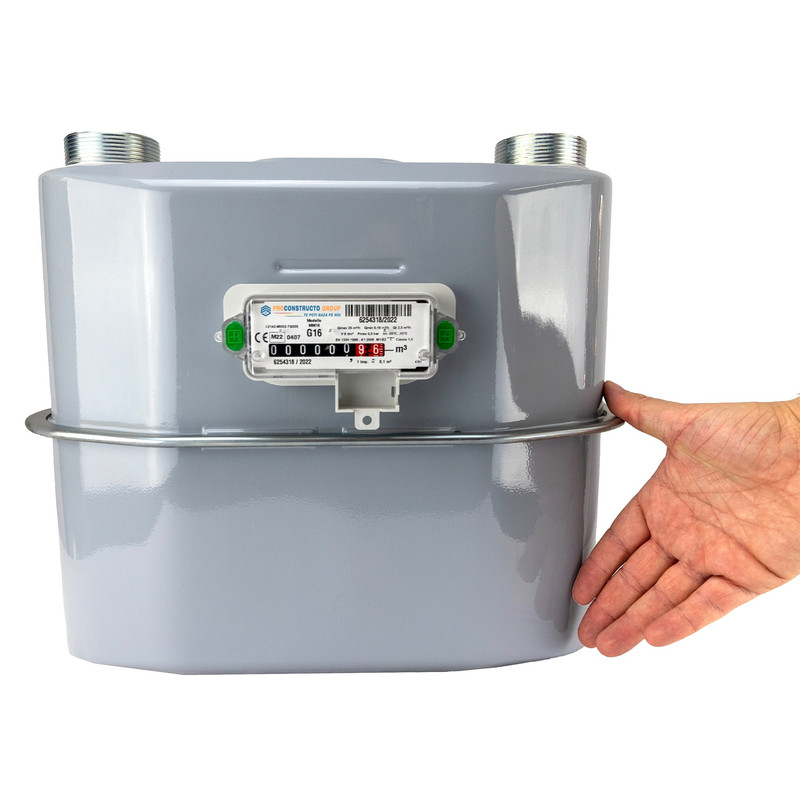

• Compact și ușor: Dimensiunile reduse și greutatea scăzută fac din acest contor o soluție eficientă pentru instalare în spații limitate.
• Certificări internaționale: Conformitatea cu reglementările internaționale (EN1359, MID) oferă încredere suplimentară în calitatea și siguranța contorului.

Caracteristici principale:

• Membrana: Material sintetic de înaltă calitate care asigură sensibilitate și performanță excelentă chiar și la debite minime de gaz.
• Carcasa: Disponibilă din tablă de oțel zincat cu vopsea poliesterică, oferind protecție excelentă împotriva coroziunii și rezistență la temperaturi ridicate.
• Precizie: Clasa de precizie 1.5, garantată de un proces automat de calibrare și control strict al calității în laboratorul metrologic intern al fabricii.
• Debit: Debit minim de 0,16 mc/h, debit de tranziție de 2,5 mc/h și debit maxim de 25 mc/h.
• Presiune: Presiunea maximă de operare este de 0,5 bar.
• Temperatura de operare: Între -25°C și +55°C.

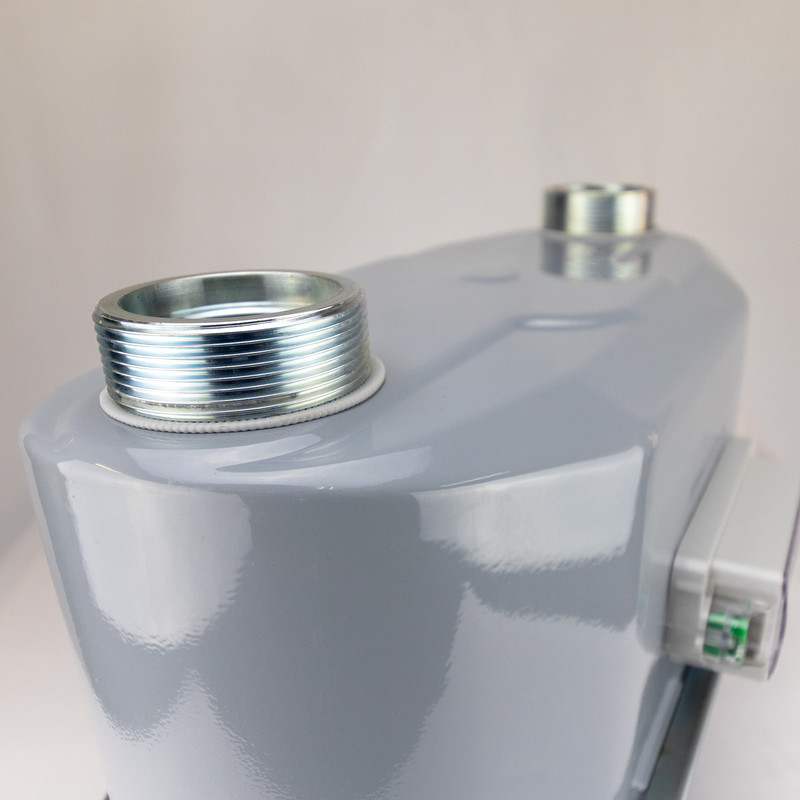

• Racorduri: 2″ filet exterior conform ISO228-1.
• Greutate: 6,4 kg fără ambalaj, 6,9 kg cu ambalaj.
• Structura carcasei: Carcasa este construită din două părți (superioară și inferioară), asamblate cu un adeziv special și un inel metalic presat la rece, asigurând o etanșare și o rezistență superioară.

Cum să Determini dacă Contorul de Gaz G16 este Potrivit pentru Tine

Pentru a decide dacă contorul de gaz G16, cu debit maxim de 25 mc/h, este adecvat pentru locuința sau afacerea ta, este esențial să evaluezi nevoile tale de consum de gaz. Iată câteva criterii importante:

Numărul de aparate care utilizează gaz: Dacă ai mai multe aparate mari care funcționează pe gaz (cum ar fi o centrală termică de mare capacitate, mai multe cuptoare sau un sistem complex de încălzire), contorul G16 poate gestiona cu ușurință un consum simultan ridicat, asigurând un debit maxim de 25 mc/h.

Dimensiunea și complexitatea instalației: Pentru locuințe mari, vile cu mai multe etaje sau pentru afaceri care necesită un flux de gaz mare (cum ar fi restaurante sau unități de producție), contorul G16 este ideal. Acesta suportă un consum ridicat, făcându-l potrivit pentru instalații complexe.

Verificarea consumului maxim: Dacă centrala termică sau alte echipamente de gaz au un consum mare, de până la 25 mc/h, contorul G16 este recomandat. Consultă specificațiile echipamentelor tale pentru a te asigura că debitul maxim necesar nu depășește această capacitate.

Când ai nevoie de un contor cu debit maxim mai mare?

Dacă ai în plan să extinzi utilizarea gazului, adăugând echipamente suplimentare sau dacă estimezi un consum care ar putea depăși 25 mc/h, ar trebui să te gândești la un contor cu o capacitate mai mare, de exemplu, G25.

Exemple de utilizare:

Vile și case mari: Dacă locuiești într-o vilă cu mai multe sisteme de încălzire sau utilizări simultane de gaz, contorul G16 este ideal pentru a asigura o măsurare precisă și fiabilă.

Afaceri mici și medii: Restaurantele, brutăriile sau alte afaceri care utilizează intensiv gazul pentru diverse echipamente vor beneficia de capacitatea contorului G16, asigurându-se că fluxul de gaz necesar este bine gestionat.

Funcționare:

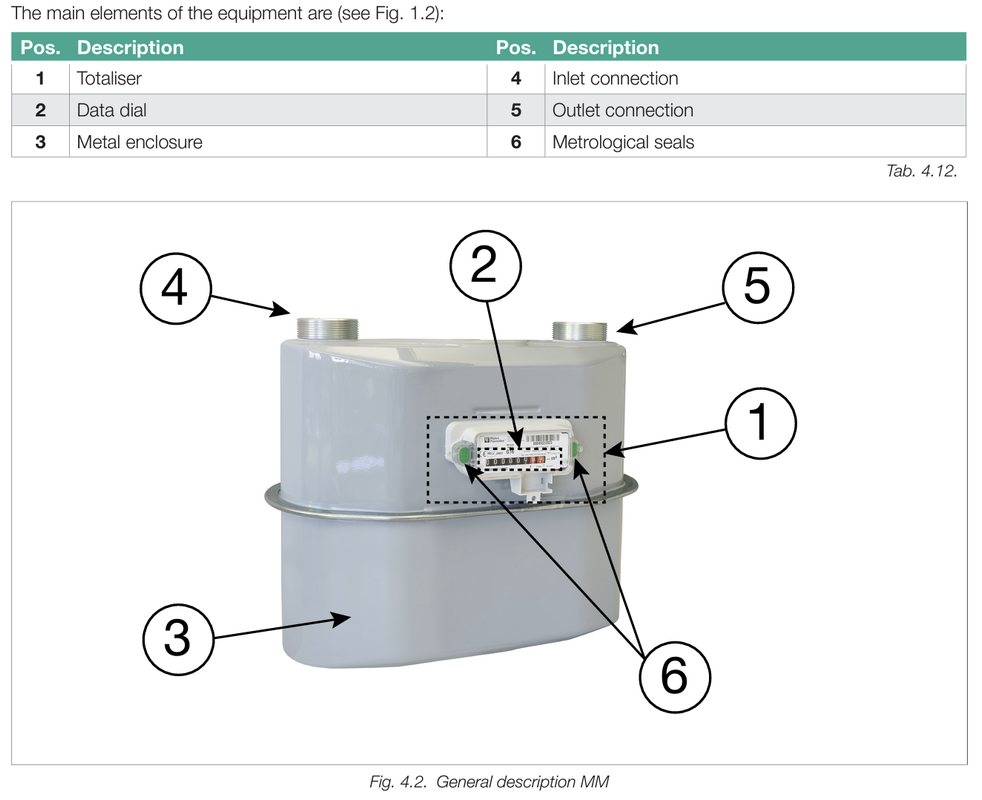

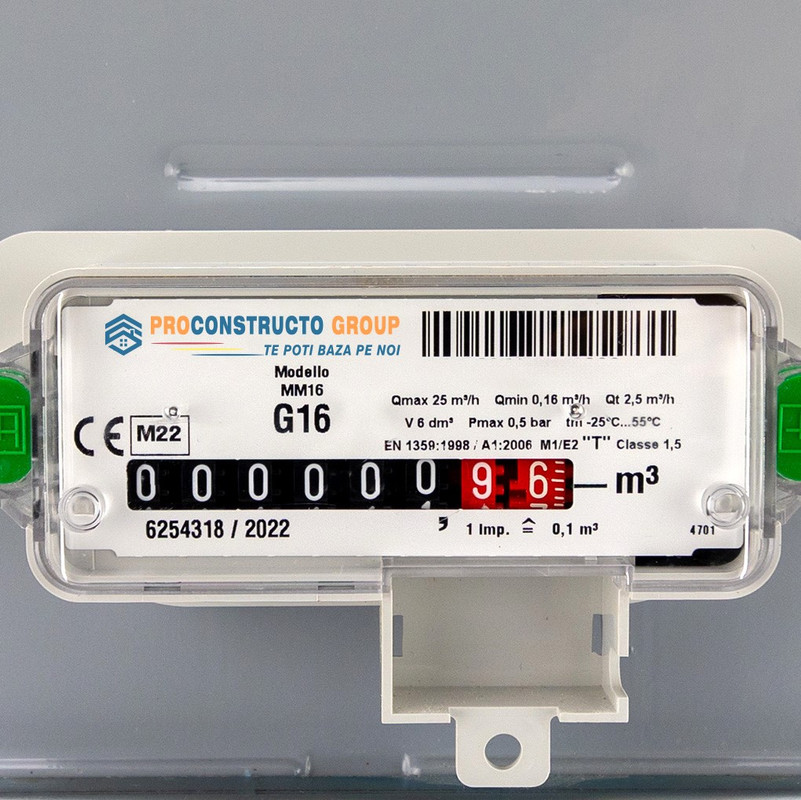

Diferența de presiune între admisie și ieșire determină umplerea și golirea ciclică a camerelor de măsurare prin mișcarea alternativă a membranelor deformabile. Această mișcare este transformată în rotație a angrenajului prin intermediul sistemului de măsurare mecanic, care constă din supape cu bobină și cuplaj bielă/manivelă. Rotația angrenajului este transmisă la totalizatorul mecanic din partea frontală a contorului, indicând consumul de volum. Ultima roată este echipată cu un magnet capabil să transmită semnalul de rotație folosind un senzor magnetic de impuls cu comutator reed.

Aprobări și certificări

Contorul este proiectat în conformitate cu standardele armonizate:

• EN 12480 si OIMLR137
• 2014/32 / UE (MID) Certificat NMi T10036
• 2014/34 / UE (ATEX) Dosarul tehnic depus IMQ
• 2014/68 / EU (PED) Certificat Lloyd’s Register
• Fabrica producătoare este certificată prin sistemul de calitate ISO 9001 de Lloyd’s Register

Specificații tehnice:

• Model: G16 MM16
• Clasa de precizie: 1.5
• Presiunea maximă de operare: Pmax = 0,5 bar
• Debit minim: Qmin = 0,16 mc/h
• Debit tranziție: Qt = 2,5 mc/h
• Debit maxim: Qmax = 25 mc/h
• Distanța axe racorduri: 110 mm
• Temperatura de operare: -25°C … +55°C
• Racorduri: 2″ filet exterior (conform ISO228-1)
• Greutate: 6,4 kg (fără ambalaj)

Instrucțiuni de instalare:

• Instalarea trebuie realizată de personal calificat, în conformitate cu reglementările în vigoare privind siguranța.
• Asigurați-vă că locul de instalare este uscat, ferit de agenți externi și nu expus la surse de căldură sau flăcări deschise.
• Contorul trebuie montat în poziție verticală, cu dispozitivul de indicator în poziție orizontală, ridicat de la podea și nu în contact direct cu pereții.
• Conectările mecanice trebuie realizate fără a exercita stres mecanic asupra racordurilor de admisie și evacuare.

Contorul de gaz G16 combină precizia înaltă cu durabilitatea, fiind alegerea perfectă pentru măsurarea consumului de gaz în aplicații industriale sau civile mari.
